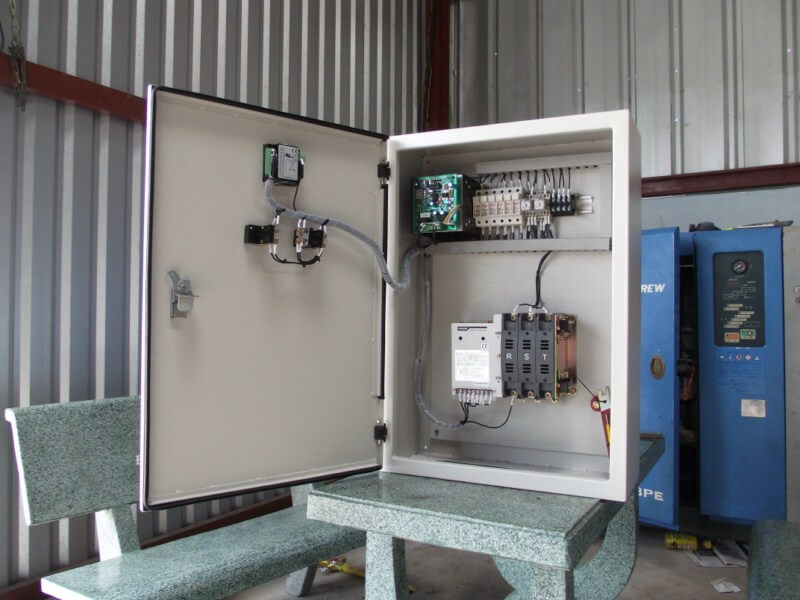

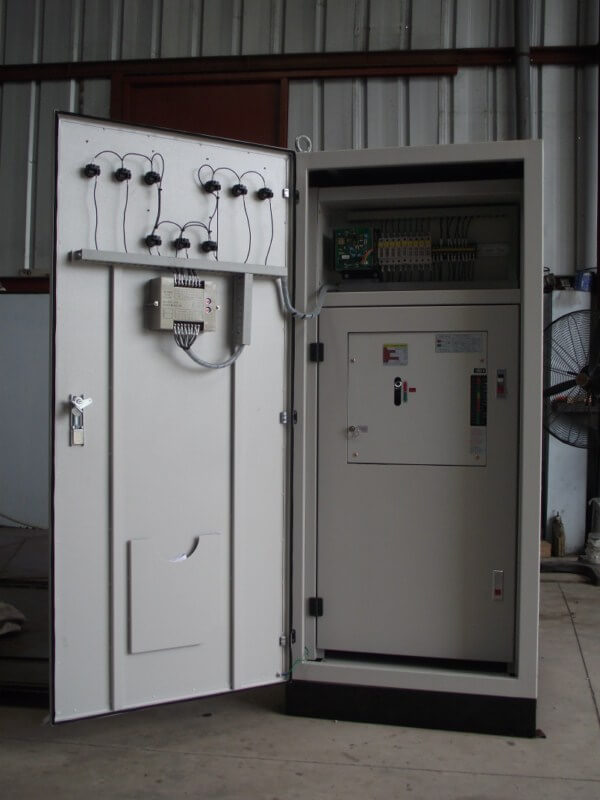

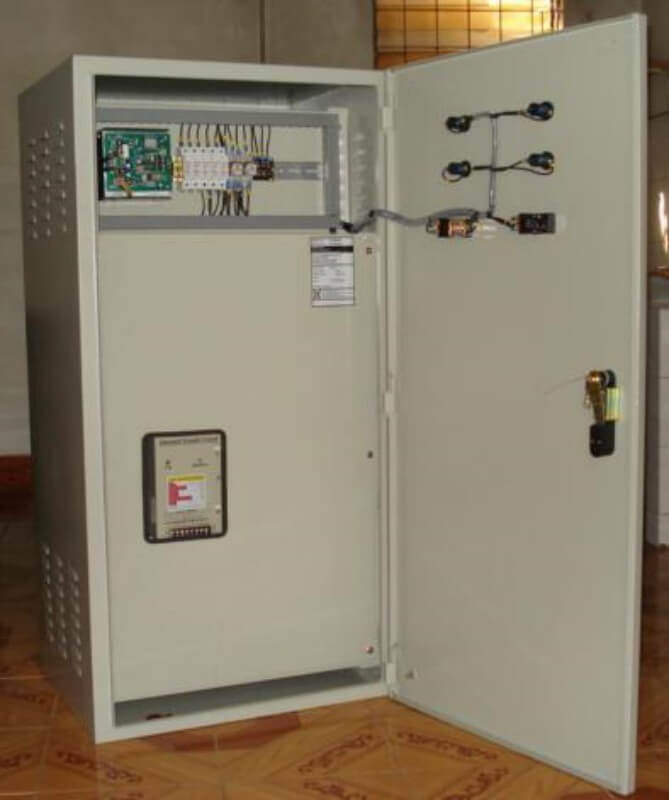

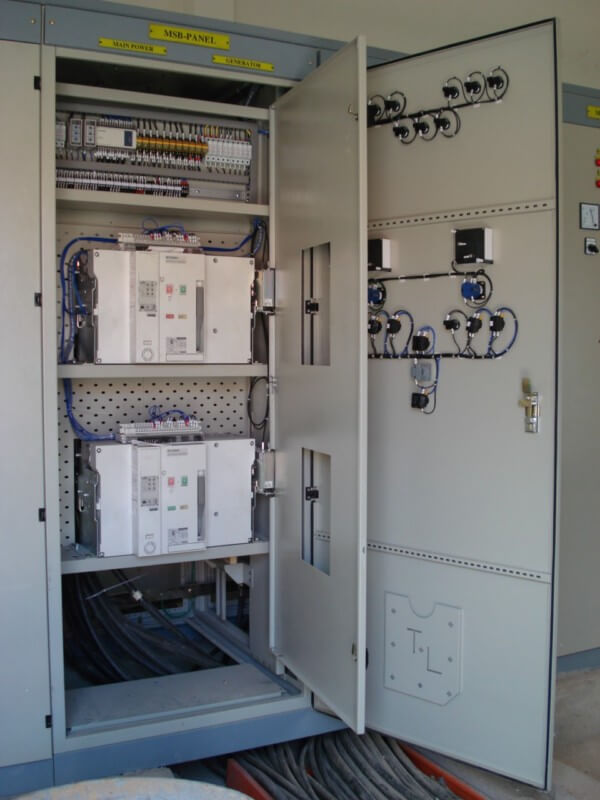

TỦ ATS

ATS CÔNG SUẤT TỪ 22A – 3200A

3 pha, 3/4 cực, 380/220V, 50hz

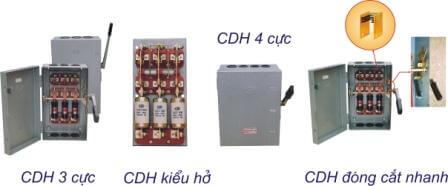

Bộ đóng cắt: Socoho, Aisikai, Osung, Vider, Socomec, LS, Mitsubishi...



  • ATS do Hòa Thắng thiết kế và lắp đặt linh động và thuận tiện trong vận hành, dễ sửa chửa, bảo trì. Tùy theo công suất và yêu cầu của khách hàng mà ATS được thiết kế với các bộ đóng cắt như là LS, Vitzro, O-Sung,  SocomecACB Osemco, ACB Mitsubishi, Schneider... và bộ điều khiển là láy tín hiệu từ bộ điều khiển máy pát điện hoặc timer, bo vi xử lý, PLC… Với các tính năng và thời gian trễ tối ưu nhất làm cho hệ thống hoạt động tin cậy, nâng cao tuổi thọ máy phát điện và thiết bị phụ tải. ATS Hòa Thắng luôn thiết kế ít nhất hai chế độ bằng tay và tự động rất thuận tiện cho người vận hành.
  • Tủ tự động chuyển nguồn – ATS (Automatic Transfer Switches) mới 100%, lắp ráp hoàn chỉnh tại Việt Nam dùng cho một nguồn Điện lưới và một Máy phát điện loại AutoStart
  • Nhằm đảm bảo cho ắc quy máy phát luôn luôn vận hành tốt, đảm bảo hệ thống sẵn sàn chạy bắt cứ lức nào, tủ ATS trang bị một bộ tự động sạc bình ắc qui bằng nguồn Điện lưới input 220V/Output 12/24Vdc (nếu bên máy phát có trang bị rồi thì bên ATS không cần trang bị nửa)

ĐẶC TÍNH THIẾT KẾ VÀ LÀM VIỆC:

THIẾT BỊ:

  • Thiết bị chuyển nguồn: Loại nguyên khối Motorisehiệu Vider của hãng Vitzro của HÀN QUỐC đạt chứng chỉ tiêu chuẩn: ISO9000.
  • Thiết bị đóng cắt mạch điều khiển: dùng loại cầu chì hoặc MCB
  • Bộ điều khiển ATS (ATS Controller): chỉ có Relay phụ, dùng tín hiệu điều khiển từ bộ điều khiển của máy phát điện
  • Bộ công tắc chức năng/chế độ vận hành:  của Đài Loan, chế độ Tự động/Tắt/Lưới/Máy Phát (AUTO/OFF/MAIN/GEN)
  • Đèn báo trạng thái vận hành hệ thống: 2 đèn trạng thái lưới + 2 đèn trạng thái máy phát
  • Phụ kiện terminal, cosse, dây…
  • Vỏ tủ: Gia công tại Việt Nam, sơn tĩnh điện

TÍNH NĂNG  LÀM VIỆC:

Chế độ vận hành

Tự động (AUTO): Hệ thống tự động: chuyển nguồn, chạy máy, tắt máy…

Tắt (OFF): Không sử dụng chứng năng này

Lưới (MAIN): đóng nguồn lưới vào phụ tải

Máy Phát (GEN):đóng nguồn máy phát vào phụ tải

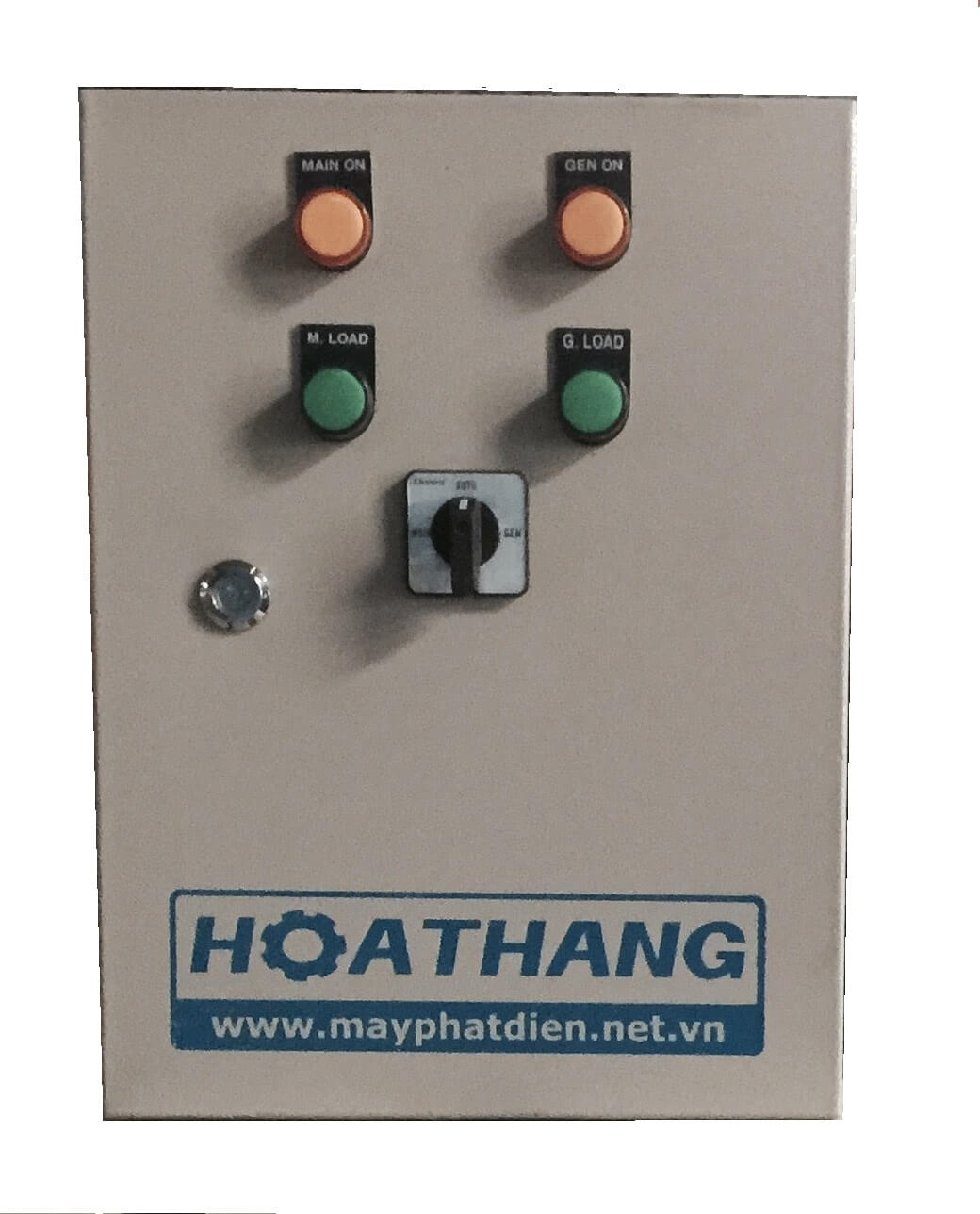

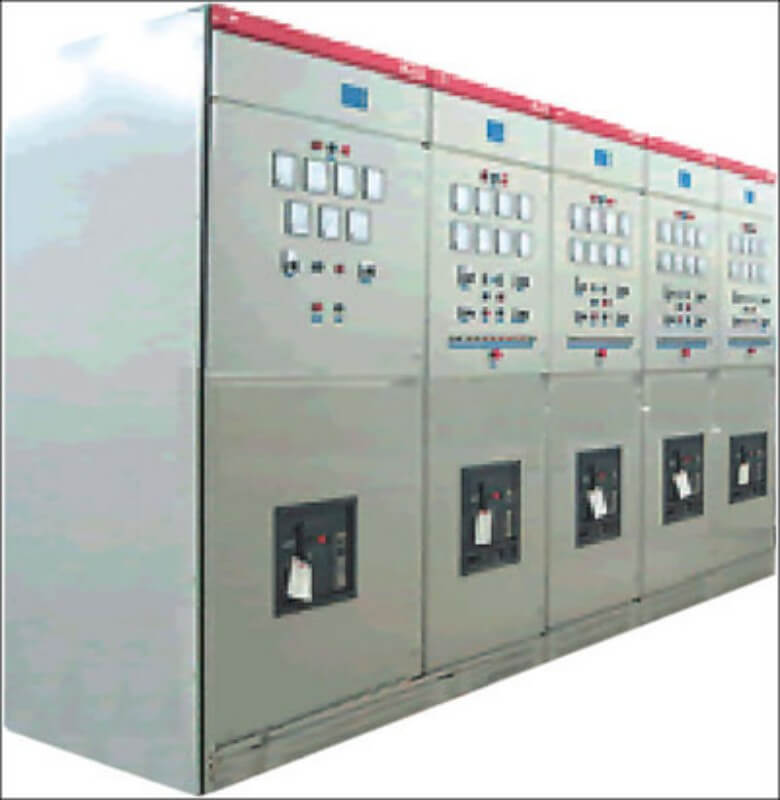

Hiển thịtrạng thái

Đèn Main On: Báo có điện lưới

Đèn Main Load: Báo đóng nguồn lưới vào phụ tải

Đèn Gen On: Báo có điện máy phát

Đèn Gen Load: Báo đóng nguồn máy phát vào phụ tải

Chế độ bảo vệ

Điện lưới: mất pha, cao/thấp áp, cao/thấp tần số

Máy phát: mất pha, cao/thấp áp, cao/thấp tần số

Các thông số tùy chỉnh được

Khởi động chậm (start delay): chỉnh bên máy phát

Chuyển nguồn máy phát chậm (transfer delay): chỉnh bên máy phát

Chuyển nguồn điện lưới chậm (re-transfer delay): chỉnh bên máy phát

Tắt máy chậm (cooldown delay): chỉnh bên máy phát

NGUYÊN LÝ LÀM VIỆC:

-  Tủ ATS (Automatic Transfer Switches) là hệ thống chuyển đổi nguồn tự động, có tác dụng khi điện lưới mất thì máy phát tự động khởi động và đóng điện cho phụ tải. Khi nguồn lưới phục hồi thì hệ thống tự chuyển nguồn trở lại điện lưới và tự động tắt máy phát. Tủ ATS tương thích hòan tòan với hệ thống máy phát điện, phù hợp với môi trường nhiệt đới. Có thể vận hành được tự động và bằng tay theo ý muốn của người vận hành.

-  Chế độ tự động: Khi điện lưới bình thường (Tần số, điện áp nằm trong giới hạn cho phép; giới hạn này điều chỉnh được) thì tủ ATS tiến hành giám sát thêm một thời gian để chờ điện lưới ổn định (Thời gian này gọi là Re-tranfer delay: 1 Giây - 60 Giây, chỉnh được) ATS sẽ đóng nguồn lưới để sử dụng. Khi điện lưới mất (hoặc không còn nằm trong giới hạn cho phép) thì ATS sẽ ra lệnh đề máy, chờ cho tần số, điện áp máy phát ổn định (tần số, điện áp máy phát nằm trong giới hạn cho phép; giời hạn này chỉnh được), thời gian chờ này là thường 1 giây - 20 giây (gọi là Transfer delay, chỉnh được), khi đó ATS sẽ chuyển qua sử dụng nguồn máy phát. Khi đang sử dụng máy phát điện mà điện lưới có lại bình thường (Tần số, điện áp nằm trong giới hạn cho phép) thì tủ ATS tiến hành giám sát thêm một thời gian để chờ điện lưới ổn định (Thời gian này gọi là Re-tranfer delay: 1 Giây - 60 Giây, chỉnh được) ATS sẽ chuyên đóng nguồn lưới để sử dụng. Máy phát điện vẫn chạy thêm 1-5 phút (gọi là thời gian Stop Delay/cooldown time, chỉnh được) để giải nhiệt cho máy, sau đó ATS ra lệnh cho máy dừng. Nếu mất điện tiếp thì chu trình sẽ lập lại.

-  Chế độ OFF (Tắt): Không sử dụng chức năng này (OFF là chế độ Cả hai nguồn điện lươi và máy phát không đóng cho phụ tải, sử dụng trong trường hợp cách ly điện với phụ tải để sửa chữa hay thay thế vật tư)

-  Chế độ MAIN (Lưới): Phụ tải đóng bằng tay vào nguồn lưới (sử dụng trong trường hợp hư hỏng chế độ tự động, hoặc test ATS, test máy phát)

-   Chế độ GEN (Máy Phát): Phụ tải đóng bằng tay vào nguồn máy phát (sử dụng trong trường hợp hư hỏng chế độ tự động, hoặc test ATS, test máy phát). .
